如何正确使用热电偶补偿导线?

来源:弗赛德    发布日期:2021-11-22    关注:816

热电偶补偿导线如何正确使用?

温度变化人是感知的到,但温度变化太大,人去接触非常危险,所以如果物体能替代人能更加准确的感知温度是非常重要的。热电偶就是完成这种任务的,它直接与工作环境紧密接触,然后将感知的温度实时地传达。

热电偶是什么?又是如何完成温度感知的?

它又两种不同的金属焊接一起组成测量回路,只要两个焊接接点的温度不同,回路中产生电势,称作为热电势。

想知道工作环境实际温度,那么将焊接的其中一个接点投入工作环境中,另外一个接点暴露在常温环境下。通过热电偶的构成及原理知道,热电势的产生与两个接点的温度差有关。因此,常温下环境温度为零,才能真实的反正工作环境下的温度。为了解决环境温度带来的测量影响,结合现场情况应用导线补偿法最方便也是最有效的办法。

热电偶补偿导线补偿法

需要注意的是,补偿导线其实本质不是起到补偿作用,只是把置于环境下的接点(冷端)延长到二次仪表处,因此补偿导线正真作用是把冷端延长到某个特定的位置进行处理。

由于热电偶类型较多,都有一一对应的补偿导线,因此不能乱用否则显示误差更大,选用的时候注意正确的匹配。

根据热电偶的原理可知,它的信号是热电势,属于模拟量毫伏信号且为直流。因此,热电偶接线分正负极,同样其补偿导线也分正负极,在使用时不能错接。

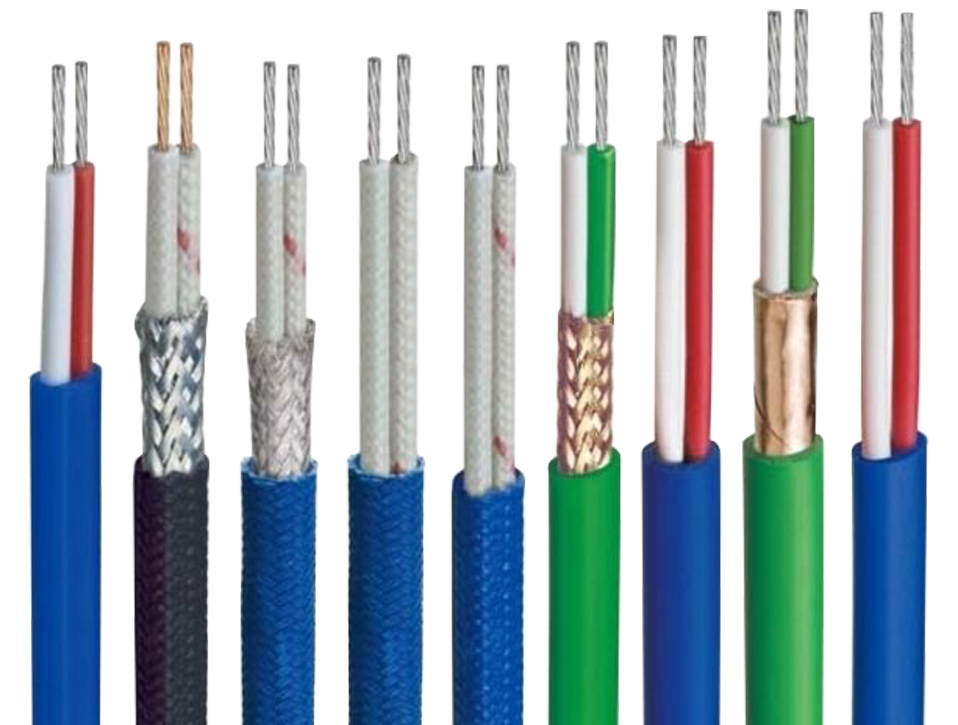

热电偶补偿导线

通过上述,热电偶补偿导线必须选用对型号,连接时极性不能反,还不能与普通导线混用

补偿导线的如何使用?

第一步选择:用什么样的热电偶就用什么类型的补偿导线,如K型热电偶就用K型热电偶补偿导线。

第二步接线:连接部位尽可能靠近热电偶接线柱,将热电势安全的引入到二次仪表。在二次仪表接点处避免风扇之类的电器吹到接点上。

第三步补偿导线距离:尽量保证延长距离不超过15m,这样就可避免信号衰减及强电干扰耦合。

第四步走线:避开强电敷设线路,及干扰源

第五步补偿导线的抗干扰:为了抗干扰能力提供,尽可能的用屏蔽补偿导线,尤其在干扰源多得场合,带屏蔽补偿导线应用必不可少,同时也要做好屏蔽层接地。

结束语;热电偶补偿导线,其本质是将现场的冷端延伸到二次仪表接线出,确保测量准确度。在用的时候,注意类型的匹配及敷设距离,同时还要考虑到干扰源及抗干扰能力,最终就是正确的连接,极性不能错。
